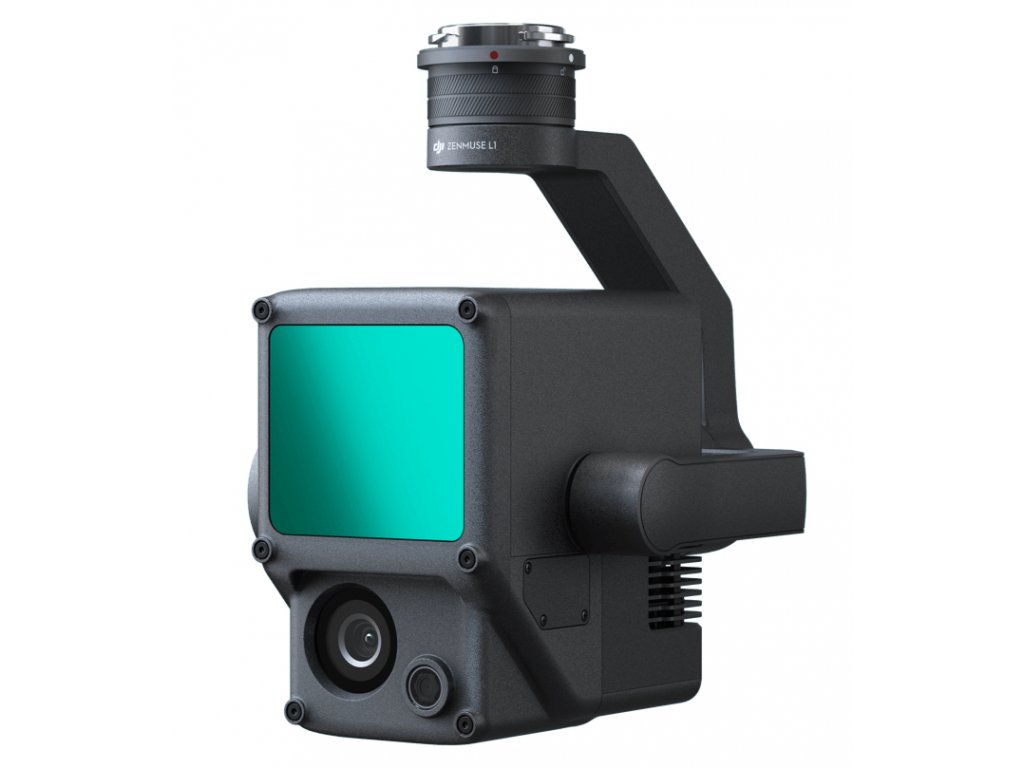

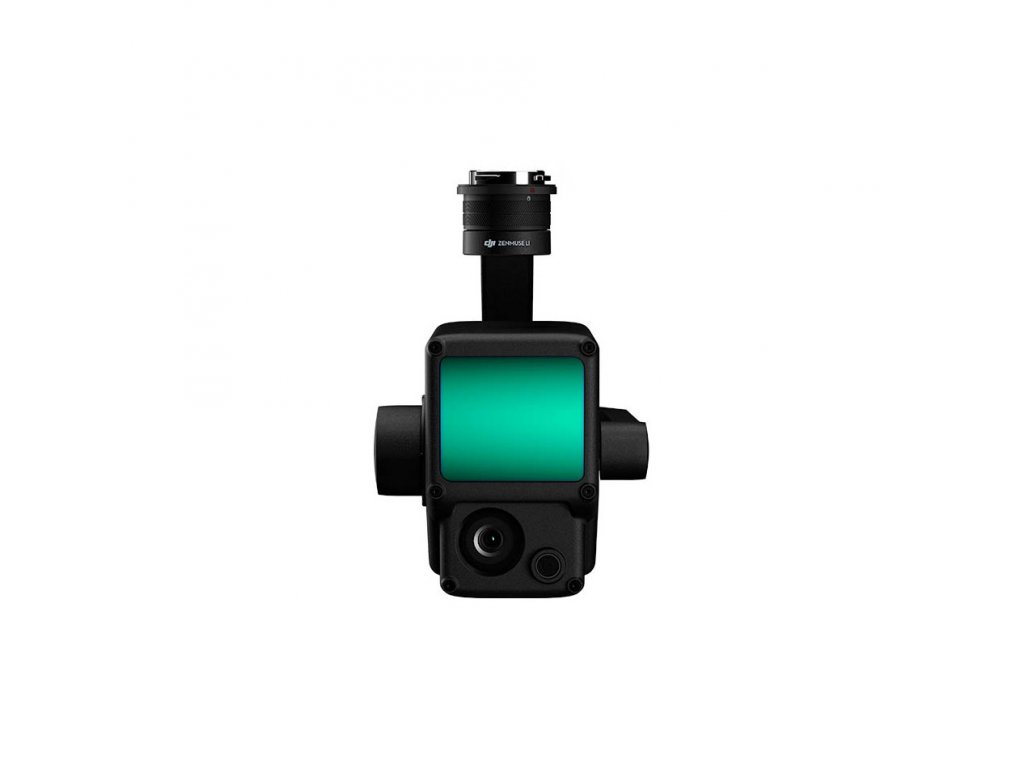

DJI Zenmuse L1

Podrobný popis

• Integruje modul Lidar, RGB kameru a vysoko presné IMU
• Vysoká účinnosť 2 km² pokrytých jedným letom ^[1]
• Vysoká presnosť Vertikálna presnosť: 5 cm / Horizontálna presnosť: 10 cm ^[2]
• Bodová rýchlosť: 240 000 bodov / s
• Podporuje 3 návraty ^[3]
• Dosah detekcie: 450 m (80% odrazivosť, 0 klx)
• IP54 úroveň ochrany proti vniknutiu
• Point Cloud LiveView

Výnimočná účinnosť

Generujte modely mračna bodov v reálnom čase alebo získajte 2 km² údajov mračna bodov počas jedného letu ^[1] pomocou modulu Lidar s rámom Livox so 70° FOV a kamerou vo viditeľnom svetle s 1-palcovým senzorom.

Bezkonkurenčná presnosť

Vykresľujte na centimetre presné rekonštrukcie vďaka vysoko presnému IMU, pozičnému senzoru pre presnosť polohovania a začleneniu údajov GNSS.

Vždy pripravený

Stupeň krytia IP54 umožňuje prevádzku L1 v daždivom alebo hmlistom prostredí. Aktívna metóda skenovania modulu Lidar vám umožňuje lietať v noci.

Vizualizujte dáta počas letu

Modul Livox Lidar

• Lidar s až 100% efektívnymi výsledkami mračna bodov
• Dosah detekcie: 450 m (80% odrazivosť, 0 klx) / 190 m (10% odrazivosť, 100 klx)
• Efektívna bodová hodnota: 240 000 bodov / s
• Podporuje 3 návraty ^[3]
• Opakujúci sa aj neopakujúci sa vzor skenovania

RGB kamera

• 20 MPx rozlíšenie
• 1-palcový CMOS
• Mechanická uzávierka

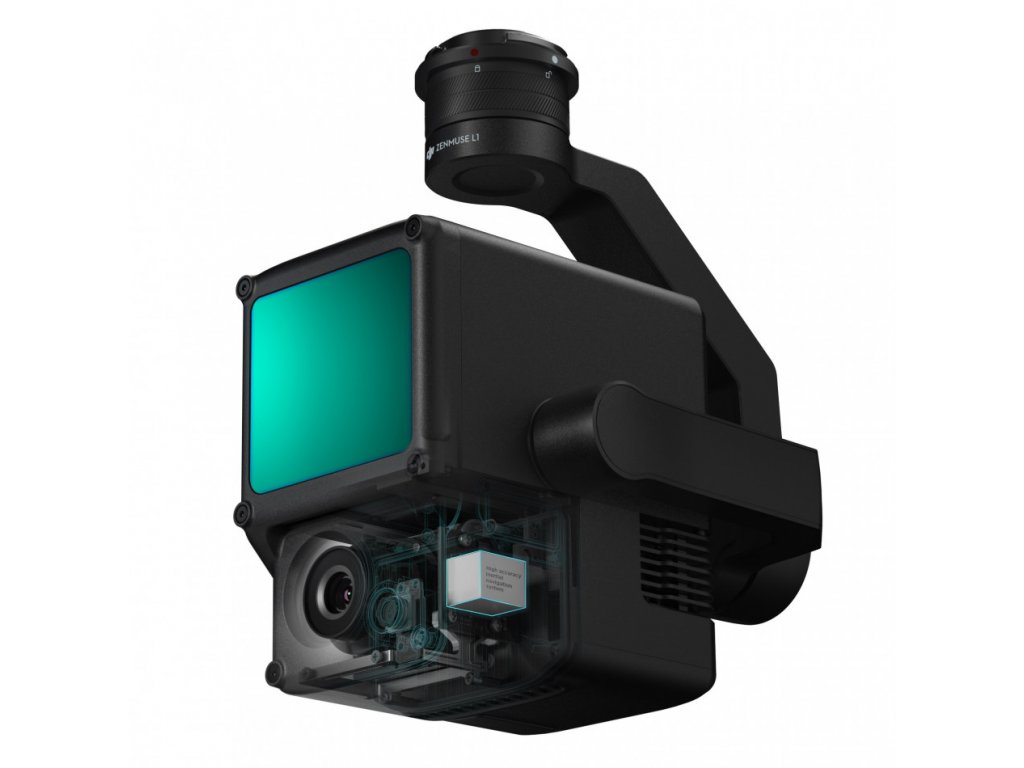

Vysokopresná IMU jednotka

• Pozičný senzor pre presnosť polohovania
• GNSS, IMU, RGB Data Fusion

Vytvorte svet v 3D bodových oblakoch

Point Cloud LiveView

Mraky bodov v reálnom čase poskytujú okamžitý prehľad na mieste, takže operátori sú informovaní, aby mohli rýchlo robiť kritické rozhodnutia. Kvalitu práce v teréne môžete overiť aj kontrolou údajov z mračna bodov ihneď po každom lete.

Meranie a anotácia

Získajte a komunikujte kritické dimenzie na modeli mračna bodov pomocou meraní a anotácií.^[4]

Jednorazové následné spracovanie

DJI Terra spája údaje IMU a GNSS pre výpočty mračna bodov a viditeľného svetla, ako aj výpočty údajov POS, takže môžete bez námahy vytvárať rekonštruované modely a správy o presnosti.

Aplikácie v teréne

Topografické mapovanie
Rýchlo generujte topografické mapy pomocou presných digitálnych výškových modelov.

AEC a zememeračstvo
Spravujte celý životný cyklus projektu pomocou vysoko presných mračien bodov a 3D modelov.

Záchranné zložky
Kedykoľvek počas dňa zbierajte dôležité poznatky v reálnom čase pomocou mračien bodov v skutočných farbách.

Bezpečnostné zložky
Získajte situačné povedomie a forenzné informácie v reálnom čase, aby ste mohli robiť informované rozhodnutia na mieste.

Energetika a infraštruktúra
Detailne modelujte riedke alebo zložité štruktúry, aby ste ich mohli efektívne a bezpečne spravovať.

Poľnohospodárstvo a lesné hospodárstvo
Získajte prehľad o hustote vegetácie, ploche, objeme zásob, šírke koruny a trendoch rastu.

V balení

• 1x DJI Zenmuse L1 (Gimbal + kamera)
• 1x 64 GB pamäťová karta Sandisk
• 1x Bezpečnostný kufrík na prenášanie
• 1x Handrička na čistenie senzora
• 1x Aktivačný kód pre DJI Terra Electricity pre jedno zariadenie (6 mesiacov)

[1] Viac ako 30 minút, pri rýchlosti 13 m/s, výška letu 100 m, s mierou prekrytia strán 10 %, hustota bodovej oblačnosti > 100 bodov/m2.
[2] Presnosť bola meraná po 5-minútovom zahrievaní pomocou funkcie Mapping Mission s povoleným kalibračným letom v DJI Pilot a s RTK v stave FIX. Relatívna výška bola nastavená na 50 m, rýchlosť letu na 10 m/s, sklon kardanu na -90° a každý priamy úsek trasy letu bol menší ako 1000 m. Na následné spracovanie bola použitá DJI Terra.
[3] Pri operáciách s dvomi alebo tromi návratmi je bodová sadzba 480 000 bodov/s
[4] Podpora už čoskoro.
